Systém FleXtilt™ je určen k výstavbě přístupových bodů bezdrátových sítí Wi-Fi, WiMAX, FWA. Systém byl vyvinut ELIATEL s. r. o.
pro optimální montáž sektorových antén. Poskytuje vysoce flexibilní montážní příslušenství pro kolokaci antén s jemným směrováním v azimutu i elevací
v širokém rozsahu úhlů.
V systému jsou použity jako OEM kvalitní antény firmy SMARTEQ. Oproti originálním produktům jsou všechny námi dodávané sektorové antény
vybaveny montážním příslušenstvím FleXtilt™, umožňující již ve standardní dodávce montáž na stožáry až 80 mm, montáž na zeď a směrování v azimutu
i elevaci nezávislé na způsobu základního uchycení.
FleXtilt™ je otevřený systém, sortiment antén bude doplňován dalšími typy podle požadavků zákazníků.
Systém rozšířen o úchyty pro montáž jednotek Motorola CANOPY.
FleXtilt™.pdf - in English
Příklady instalace antén pomocí FleXtilt™
 |
Omni anténa VO9/54 v pásmu 5GHz. Anténa má v elevaci vyzařovací diagram 10 st. To vyžaduje u některých instalací naklopení antény k dosažení optimálního pokrytí. |
 |
Omni anténa VO9/54 v pásmu 5GHz pokrývá blízké klienty, anténa VP8x/54 v pásmu 5GHz pokrývá sektor (60/90/120) se vzdálenějšími klienty v daném směru. |
 |
Dvě sektorové antény VP8x/54 uchycené na společnou základnu a orientované do opačného směru. Každá anténa je nezávisle dosměrovaná v azimutu i elevaci. Vhodné pro pokrytí liniové zástavby. |
 |
Tři sektorové antény na kolokačním držáku. Základní orientace antény na kolokačním držáku s roztečí 52º umožňuje libovolné kombinace antén (60/90/120 st.) Každá anténa je nezávisle dosměrována v azimutu i elevaci. Pokrytí 180-240 st. podle typu sektorových antén. |
 |
Dva kolokační držáky uchycené na základně umožňují kruhové pokrytí (360º), s využitím například tří sektorových antén 120st. Možnost instalace dalších 3 sektorů k zahuštění pokrytí při nárůstu počtu klientů. |
 |
Tři sektorové antény na kolokačním držáku uchyceném pomocí základny na stěnu. Umožňuje pokrytí 180º (limitované stěnou objektu). |
 |

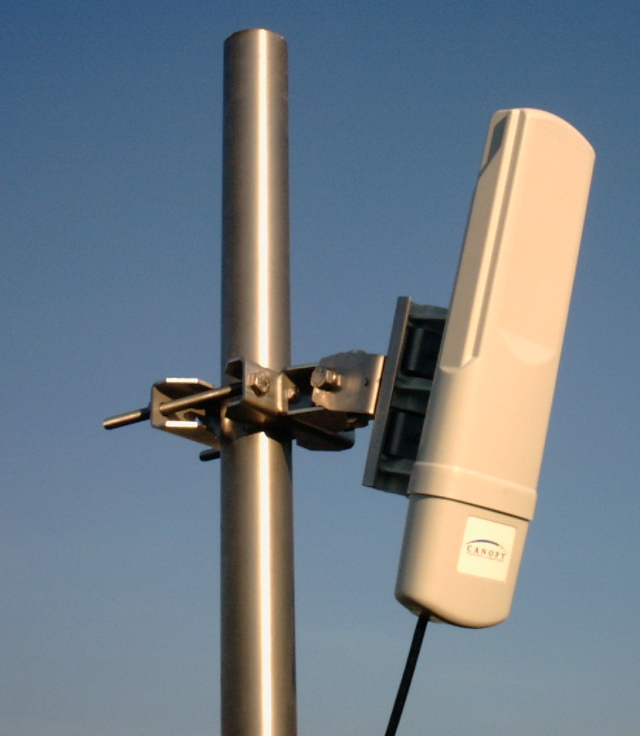

Úchyt pro Motorola CANOPY. Montáž 1-6 jednotek na stožár nebo stěnu. Každá jednotka nezávisle směrovatelná v azimutu i elevaci. Možno kombinovat se sektorovými anténami 2,4/3,5/5 GHz. |
Modulární struktura FleXtilt™s využitím prvků:
FleXtilt-MB - základna na stožár
FleXtilt-WB - základna na stěnu
FleXtilt-CB - kolokační držák
FleXtilt-PB - úchyt antény pro její směrování v azimutu a elevaci
Spolu se sortimentem antén dovoluje vytvářet a modifikovat různé sestavy podle potřeb v místě přístupového bodu.
